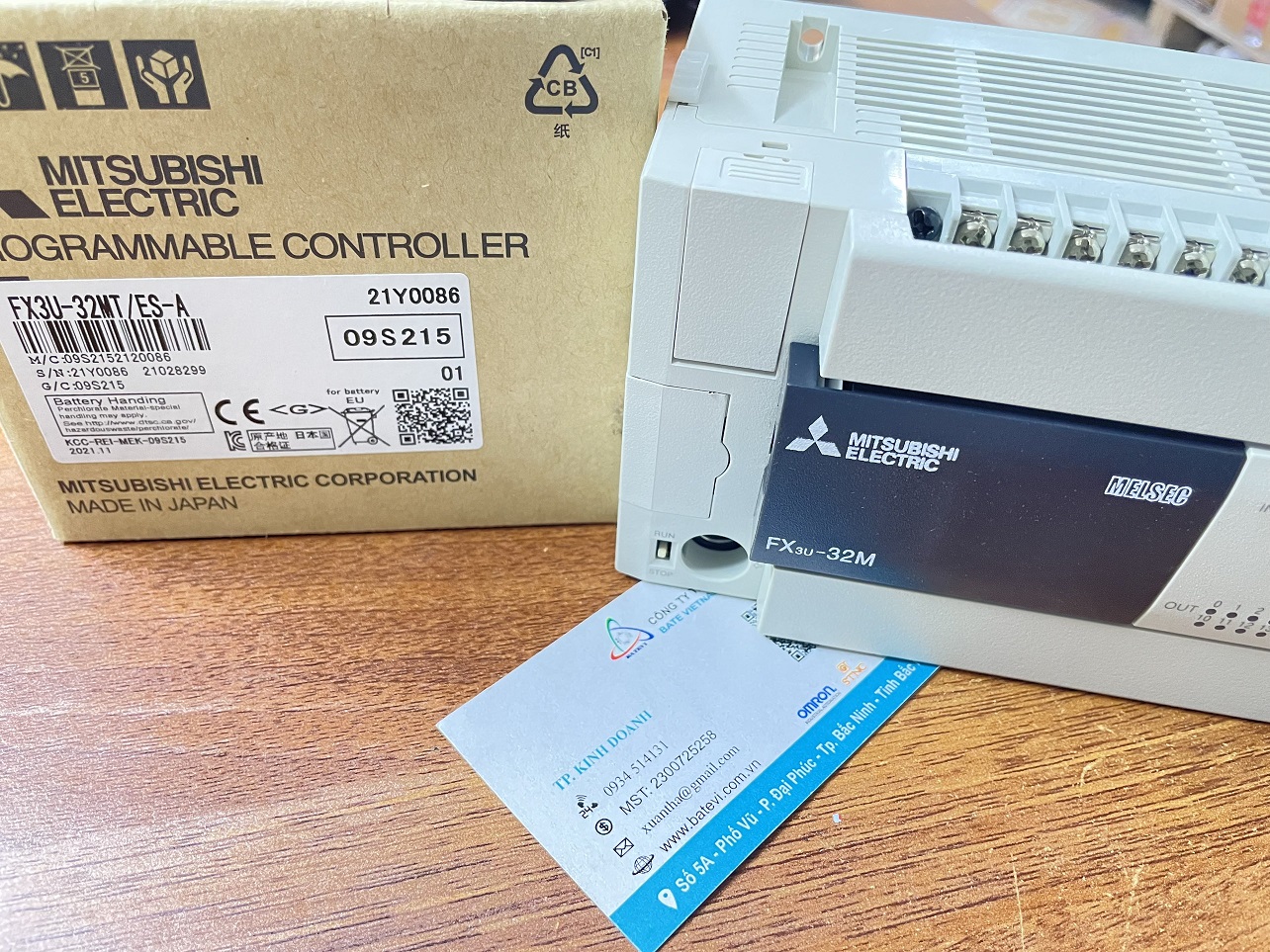

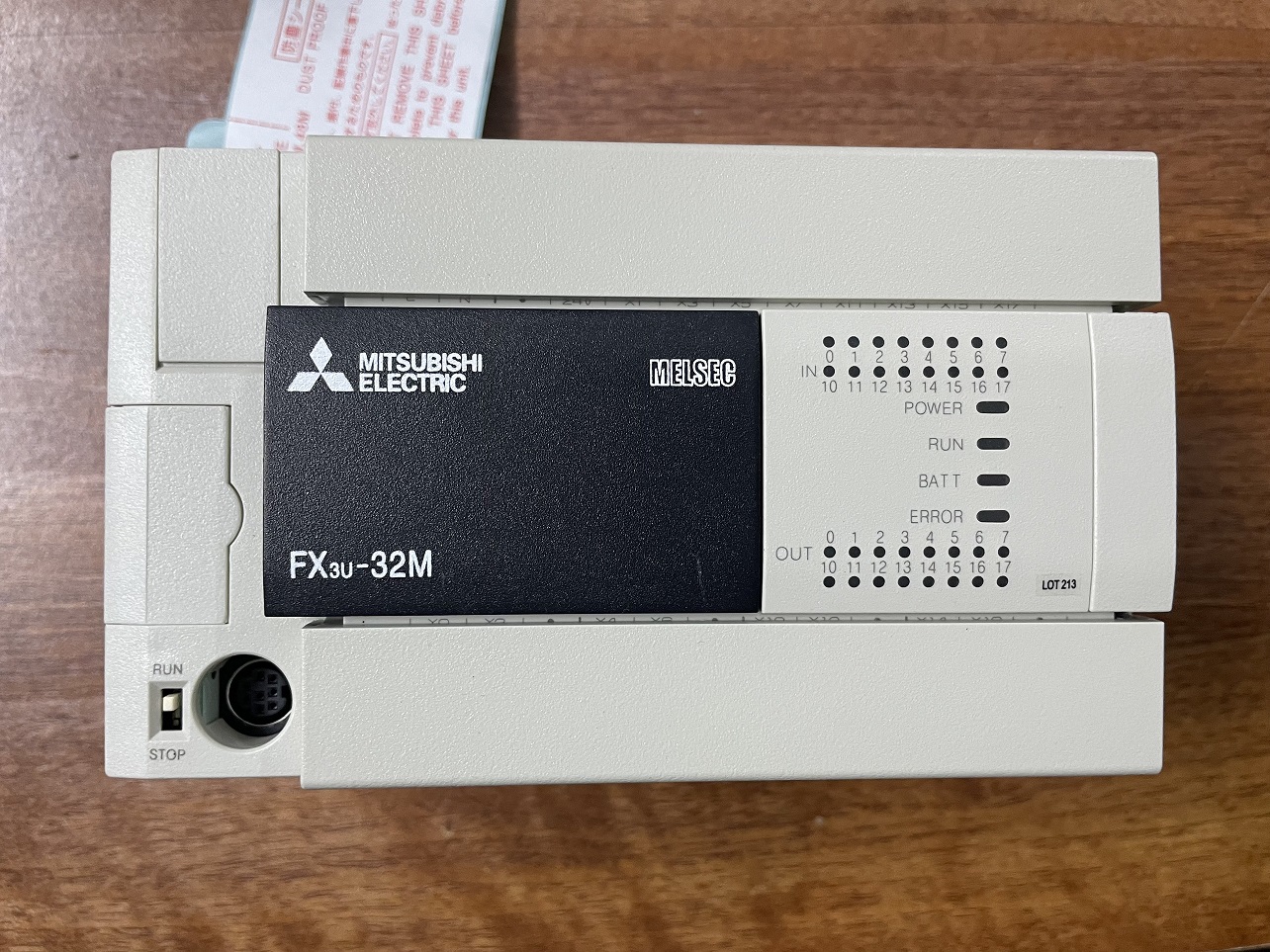

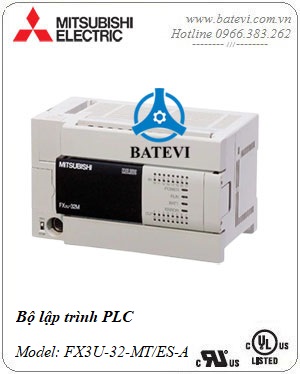

Bộ lập trình FX3U-32MT/ES-A

- Tên SP: Bộ điều khiển lập trình

- Model: FX3U-32MT/ES-A

- Số đầu vào: 16 ngõ vào DC sink/source

- Số đầu ra: 16 ngõ ra Transistor Y0 Y1 Y2 phát xung 100kHz

- Input: 100 - 240 VAC, 24 VDC

- Ouput: Relay 5 -30 VDC

- Bộ nhớ: 64000 Steps

- Tốc độ xử lý: tốc độ xử lý 0.065 μs

- Xuất xứ: Mitsubishi - Japan

Đặc tính kỹ thuật:

Mã hàng: FX3U-32MT/ES-A

Bộ nhớ chương trình: 64k steps

Tốc độ xử lý:

• Basic instructions: 0.065 μs
• Applied instructions: min 0.642 μs

Ngõ vào:

• 16 ngõ vào DC, dạng Sink/Source (0V/24V)
• Điện áp hoạt động: 24VDC +/-10%

Ngõ ra:

• 16 ngõ ra Transistor, dạng Sink (0V)
• Dòng tải max 0.5A/point, 0.8A/group
• Dòng tải điện dung (inductive load): 12W
• Điện áp tải: 5-30VDC

Khả năng mở rộng: max 384 (bao gồm I/O trực tiếp và Remote I/O). Trong đó: max 256 I/O trực tiếp (đã bao gồm I/O của CPU), max 256 Remote I/O

Khả năng mở rộng Analog: max 80 Analog input, 48 Analog output

Nguồn cấp: 100-240VAC 50/60Hz

Nguồn ra (24VDC service power supply): 400mA  24VDC (công suất sẽ giảm dần khi lắp thêm mô đun mở rộng)

High-speed counter:

• Counter mode: 32-bit bi-directional counter

• 1 Pha, 1 counter: 8 kênh, đếm UP hoặc DOWN
  • 6 ngõ 100kHz: U/D = X000, U/D = X001, U/D = X002, U/D = X003, U/D= X004, U/D = X005
  • 2 ngõ 10kHz: U/D = X006, U/D = X007
• 1 Pha, 2 counter: 4 ngõ, đếm UP và DOWN
  • 4 ngõ 100kHz: U= X000, D = X001; U = X003, D = X004
• 2 Pha, 2 counter: 2 kênh pha A, pha B
  • 1 edge count, max 50kHz: A phase = X000, B phase = X001; A phase = X003, B phase =X004
  • 4 edge count, max 25kHz: A phase = X000, B phase = X001; A phase = X003, B phase =X004

Ngõ ra phát xung: Y0, Y1, Y2 phát xung độc lập, max 100 kHz

Có khả năng kết nối thêm 2 mô đun phát xung, mỗi mô đun 2 trục max 200kHz

Có chức năng thời gian thực: year, month, day, hour, minute, second, weekday

Xử lý số thực: có
